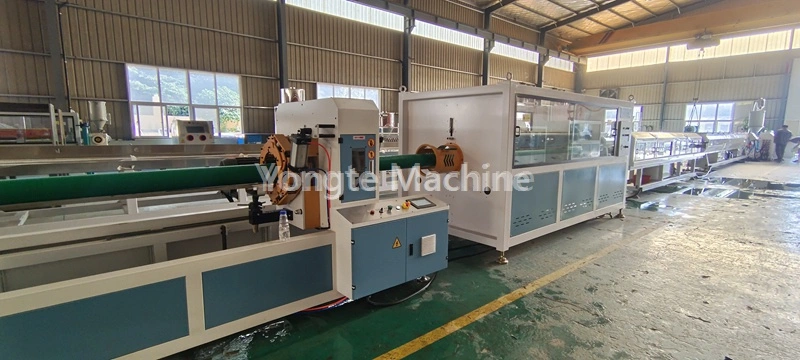

315-630 mm suuren halkaisijan PE-putkien valmistuskone
Model:315-630mm
Yongte 315-630mm halkaisijaltaan suuri PE-putkien valmistuskone on korkea automaattinen tuotantolinja suurten HDPE-putkien valmistamiseksi, joiden kapasiteetti on 500 kg / h.
Yongten 315-630 mm suuren halkaisijan PE-putkien valmistuskone on täysautomaattinen integroitu suulakepuristusjärjestelmä, joka on erityisesti kehitetty PE80/PE100-raaka-aineille ja joka kattaa raaka-aineiden sekoittamisen, suulakepuristuksen, muotoilun, jäähdytyksen, merkinnän, leikkaamisen ja valmiin pinoamisen.
Tämä täydellinen putkenvalmistuskone täyttää globaalit standardit kunnallisessa vesihuollossa, kaasunsiirrossa, teollisuuden viemäröinnissa, maatalouden kastelussa ja viestintävaippaputkien valmistuksessa. Siinä on synkronoitu vakaa toiminta, korkea 350 kg/h suulakepuristuskapasiteetti ja tasainen putken pinnan laatu, mikä sopii erinomaisesti keskisuurille ja suurille putkien valmistajille, jotka laajentavat kotimaista ja ulkomaista markkinaosuutta.
Prosessin kulku
PE-hartsi + värillinen perusseos → sekoitus → tyhjiösyöttäminen → kuivaus → ekstruuderin plastisointi (180-210 ℃) → muotinmuodostus → tyhjökalibrointi → monivaiheinen ruiskujäähdytys → lasertulostus → vetovoima → kiinteäpituinen leikkaus → valmiin tuotteen pinoaminen
Tuoteparametri
| Tekninen | Parametri | Huomautuksia |
| Raaka-aine | HDPE | Se voi käyttää uutta materiaalia tai korkealaatuista kierrätysmateriaalia |
| Putken halkaisija | 315-630 mm | Räätälöity koko 315-630 mm |
| Ekstruuderin malli | SJ120/36 | Halkaisija 120mm, L/D-suhde 36:1 |
| Ekstruusiokapasiteetti | 500kg/h | Pieniä vaihteluita raaka-ainekoostumuksissa ja prosessiparametreissa |
| Päämoottorin teho | 160 kW | Innovatiivinen servomoottori |
| Tuotantolinjan nopeus | 0-3m/min | Taajuus säädettävissä |
| Asennettu kokonaisteho | Noin 250 kW | mukaan lukien apulaitteet ja lämmitysteho |
| Virrankulutus | Noin 130 kW | Todellinen virrankulutus vakaan tuotannon aikana |
| Jäähdytysjärjestelmä | 9m tyhjiömuovaus + 9m suihkujäähdytys | Varmista, että PE-putket ovat hyvin muotoiltuja ja täysin jäähtyneet |
| Leikkaustarkkuus | ±1 mm | Vakiopituisen lastuttoman leikkauksen virheenhallinta |
| käyttöjännite | 380V/50Hz (kolmivaiheinen) | Voidaan räätälöidä asiakkaan vaatimusten mukaan |
| Laitteen kokonaispituus | Noin 36 metriä |
|
Tuotetiedot
| 1. Materiaalin syöttö ja kuivaus: | Polyeteenimateriaali kuljetetaan automaattisesti suulakepuristimen kuivaussuppiloon tyhjiösyöttimen avulla, jossa kosteus poistetaan materiaalin kosteuspitoisuuden pitämiseksi alle 0,1 %:ssa, mikä varmistaa tuotteen laadun. |
|

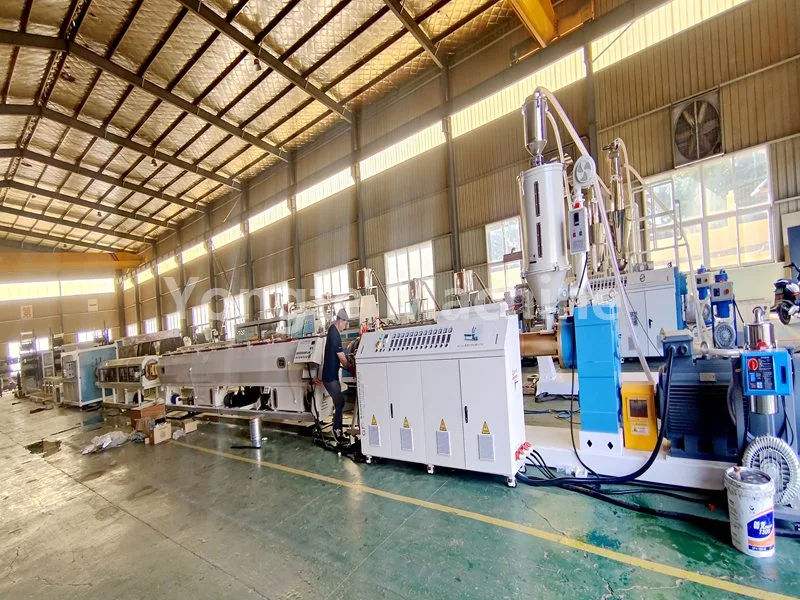

| 2. PE-putkiekstruuderi: | Järjestelmä on varustettu tehokkaalla SJ120/36 yksiruuvipuristimella, joka sisältää 90 kW:n energiaa säästävän servomoottorin (joka vähentää virrankulutusta noin 20 %), suoravetovaihteiston (joka varmistaa korkean voimansiirron tehokkuuden ja yksinkertaisemman huollon), kulutusta kestävän ruuvinkestävän ja korroosionkestävän ALA:n8. teräs ja tarkkuusnitrattu), tehokas infrapunalämmityspatterijärjestelmä ja automaattinen lämpötilansäätöjärjestelmä (jossa Omronin erittäin tarkka lämpötilansäädin). Nämä hienostuneet komponentit yhdessä varmistavat vakaan materiaalin sulamisen, tasaisen ekstruusiopaineen ja tasaisen tuotteen laadun koko tuotantoprosessin ajan. |
|
| 3. Merkintälinjaekstruuderi: | SJ35-ekstruuderia käytetään merkintälinjojen painamiseen PE-putkiin. Se pystyy tuottamaan joko yhden merkintäviivan tai useita merkintärivejä asiakkaan spesifikaatioiden mukaan. |
|
| 4. Erikoistunut PE-putkimuotti: | Muotti on varustettu kori- tai spiraalirakenteen suuttimella materiaalin tasaisen suulakepuristuksen varmistamiseksi. |
|
| 5. Tyhjiökalibrointisäiliö: | Ekstrudoidut putkiaihiot kalibroidaan nopeasti tyhjiöadsorptiolla (0,06–0,08 MPa) tiukan mittatarkkuuden saavuttamiseksi. Elintarvikelaatuinen ruostumattomasta teräksestä valmistettu säiliö, jossa on monivyöhykkeinen tyhjiön ohjaus ja vesikiertojäähdytys, takaa tasaisen pyöreyden, sileän pinnan ja tiukat toleranssit nopean tuotannon aikana. |
|
| 6. Suihkejäähdytyssäiliö: | Käyttää monivaiheista ruiskujäähdytystä pitämään veden alle 20 °C:ssa nopean ja tasaisen putken jäähdytyksen takaamiseksi. Ruostumaton teräsrakenne takaa korroosionkestävyyden ja pitkän aikavälin vakauden. |
|
| 7. Vetokone: | Vetää PE-putkia tasaisesti tasaisen pituuden ja vakaan tuotannon takaamiseksi. Tarkkuussäätö ylläpitää tasaista jännitystä, estää muodonmuutoksia ja varmistaa mittatarkkuuden. |
|
| 8. Planetary Cutter: | Leikkuri mahdollistaa automaattisen kiinteän pituisen, lastuttoman leikkauksen sileillä, jäysteettömillä reunoilla, erityisesti optimoitu halkaisijaltaan pienille ja keskikokoisille PE-putkille. Sen tarkkuusleikkausmekanismi varmistaa tasaisen pituuden tarkkuuden ja minimoi materiaalihukan tuotannon aikana. |
|
| 9. Lasertulostuskone: | Kone näyttää tuotetiedot ja erätiedot reaaliajassa laserteknologian avulla ilman tarvikkeita. |
|
| 10. Pinoutusteline: | Pinoaa valmiit putket automaattisesti järjestyksessä, säädettävällä korkeudella/kerroksilla eri pituuksia/varastointitarpeita varten. Tukeva runko + liukumaton muotoilu takaa vakaan pinoamisen ja helpon käsittelyn, mikä optimoi varastoinnin tehokkuuden. |
|
| 11. Sähköinen ohjausjärjestelmä: | Sähkökomponenteissamme käytetään kansainvälisesti tunnettuja korkealaatuisia merkkejä, kuten ABB:n taajuusmuuttajat, Siemens/Schneider-kontaktorit, Omronin lämpötilansäätimet, Siemensin PLC-ohjausjärjestelmät ja Innovance-servomoottorit. |
|
Tuotesovellus
1. HDPE (polyeteeni) putket tunnetaan maailmanlaajuisesti tehokkaina nesteensiirtoratkaisuina, jotka tunnetaan
(1) alan johtava korroosionkestävyys (kemikaaleja, happoja ja emäksiä läpäisemätön)
(2) vuotamattomat lämpösulatetut liitokset (vuotovaaran poistaminen)
(3) ympäristöystävällinen myrkytön koostumus (yhteensopiva ISO 14001:n ja elintarvikelaatustandardien kanssa)
(4) pidentynyt käyttöikä (sertifioitu kestämään 50 vuotta normaaleissa käyttöolosuhteissa)
2. Niiden monipuolisuus tekee niistä ensisijaisen vaihtoehdon useilla eri aloilla:
(1) asuin/kaupalliset vesihuoltoverkot
(2) kunnalliset jäte- ja sadevesien viemärijärjestelmät
(3) suuret maatalouden kasteluhankkeet
(4) teolliset sovellukset kemikaalien, lietteiden ja paineilman kuljettamiseen.
Yongte Machine Advantages - humanisoitu mekaaninen suunnittelu ja kestävä laatu
Vuosikymmeniä kestäneen säälimättömän innovaation ja horjumattoman sitoutumisen ansiosta yrityksemme vaatii erittäin lujia, kulutusta kestäviä materiaaleja muoviputkikoneittemme valmistuksessa. Näille mekanismeille suoritetaan huolellinen taontaprosessi ja laajoja, tiukkoja laatuarviointeja, jotta taataan niiden kestävyys toistuvaan käyttöön liittyvää kulumista ja ankarien ympäristöolosuhteiden syövyttäviä vaikutuksia vastaan.
1. Energiaa säästävä servokäyttöjärjestelmä
Varustettu Innovance-merkkisen servomoottorilla, säästää 15–20 % tehoa verrattuna perinteiseen asynkroniseen moottoriin; tarkka vääntömomentin ja nopeuden säätö, alhainen melu ja tärinä, pitkä käyttöikä ja alhaiset ylläpitokustannukset.
2. 30 %:n työvoimakustannusten vähennys täyden automaation ansiosta
Täysautomaattinen syöttö, älykäs lämpötilan säätö, automaattinen kiinteän pituinen leikkaus ja pinoaminen toteuttavat miehittämättömän ydintuotannon. Integroitu PLC-keskusohjaus hallitsee kaikkia tuotantoparametreja, yksinkertaistaa toimintaprosessia ja vähentää työpanosta suurelta osin.
3. Kestävä ja kestävä teräsrunko
Konepohja käyttää kiinteää teräslevyä CNC-leikkaukseen ja kiillotukseen, rungon käyttöikä yli 20 vuotta. Kaikki materiaalia ja vettä koskettavat osat käyttävät ruostumatonta 304 terästä ruosteen ja korroosion välttämiseksi.
4. Erittäin kulutusta kestävä ruuvi ja piippu
Käytä ensiluokkaista bimetalliruuvia ja SKD-pinnoitettua piippua, käyttöikä on 1,5–2 kertaa pidempi kuin perinteisen 38CrMoAlA-seosteräsruuvipiippu, mikä vähentää asiakkaiden varaosien vaihtokustannuksia.
5. Standardi kansainväliset sähkökomponentit
Kaikki sähköosat ovat maailmankuuluja tuotemerkkejä, siististi järjestetyt johdot ja selkeät merkit. Koko sähkökaappi läpäisi tiukan turvallisuustestin, vastaa EN60204-1- ja EMC EN61000 -sarjan standardeja.
6. Suorita toimitusta edeltävä testi ja ulkomaanpalvelu
Kaikille koneille suoritetaan täydellinen käyntitesti ennen toimitusta vakaan tuotannon ja täydellisen putken laadun takaamiseksi. Ammattitaitoinen suunnittelutiimi tarjoaa paikan päällä asennus-, käyttöönotto- ja työntekijöiden koulutuspalveluita maailmanlaajuisesti.
Onnistuneet tapaukset
Yongte on omistautunut valmistamaan korkealaatuisia, huippuluokan ja innovatiivisia muoviputkikoneita. Näissä koneissa on integroitu edistynyt materiaalitiede, tarkkuustekniikka ja älykkäät ohjausjärjestelmät toimittamaan ratkaisuja, jotka ylittävät alan standardit. Yongten 315–630 mm PE-putkien valmistuskone on saavuttanut korkeaa tunnustusta sekä kotimaisilla että kansainvälisillä markkinoilla jatkuvalla T&K-ohjatulla ydinkomponenttien optimoinnilla (kuten ruuviekstruuderit ja kalibrointiyksiköt sekä tuotantoprosessit). Asennuksia on Aasiassa, Euroopassa ja Amerikassa, ja asiakastyytyväisyys on korkea.
