20-110 mm HDPE-putkien ekstruusiolinja

Yongte-laatuinen 20-110 mm HDPE-putkien ekstruusiolinja edustaa hienostunutta, erikoistunutta suulakepuristusjärjestelmää, joka on huolellisesti suunniteltu halkaisijaltaan pienten polyeteeniputkien tuotantoon. Tämä järjestelmä on huolellisesti räätälöity sovelluksiin, joihin kuuluvat juomavesi-, viemäri- ja sähköputkijärjestelmät. Sillä on laaja käyttökohde asuinalueiden vesihuolto- ja viemäröintijärjestelmissä, kunnallisissa infrastruktuuriprojekteissa ja suurissa maatalouden kasteluverkostoissa. Tämä laitteisto hyödyntää edistynyttä yksiruuvipuristustekniikkaa, jota täydentää optimoitu ruuvirakenne, mahdollistaa halkaisijaltaan 20-110 mm:n polyeteeniputkien vakaan tuotannon. Sille on tunnusomaista sen täydelliset automaatioominaisuudet, energiatehokas toiminta ja johdonmukainen ennätys erinomaisesta tuotteiden laadusta.

Prosessin kulku

PE-hartsi + värillinen perusseos → sekoitus → tyhjiösyöttäminen → kuivaus → ekstruuderin pehmitys (180-210 ℃) → muotinmuodostus → tyhjiökalibrointi → monivaiheinen ruiskujäähdytys → lasertulostus → vetovoima → kiinteäpituinen leikkaus → valmiin tuotteen pinoaminen

Tuoteparametri

Tuotetiedot

1. Materiaalin syöttö ja kuivaus:	(1) Tämä PE-materiaali siirtyy automaattisesti ekstruuderin kuivaussuppiloon tyhjiösyöttimen kautta (2) jossa kosteus poistetaan sen varmistamiseksi, että PE-materiaalin kosteuspitoisuus pysyy alle 0,1 %, jolloin taataan tuotteen laatu.

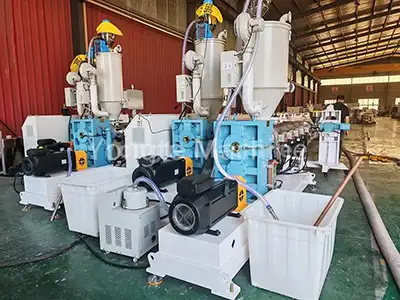

2. PE-putkiekstruuderi:	Varustettu tehokkaalla yksiruuviisella suulakepuristimella SJ75/33 (1) sisältää 55 kW:n energiaa säästävän servomoottorin, joka voi vähentää virrankulutusta noin 20%. (2) suoravetovaihteisto, joka voi varmistaa korkean voimansiirron tehokkuuden ja yksinkertaistetun huollon. (3) kulutusta ja korroosiota kestävä ruuvipiippu, joka on taottu 38CrMoALA-seosteräksestä tarkalla nitrauskäsittelyllä. (4) tehokas infrapunalämmityskelajärjestelmä (5) automaattinen lämpötilansäätöjärjestelmä, jossa on Omronin erittäin tarkka lämpötilansäädin.
3. Merkintälinjaekstruuderi:	(1) SJ25-ekstruuderia käytetään merkintälinjojen luomiseen PE-putkiin. (2) Tuotetaan joko yksi tai useampi merkintärivi asiakkaan tarpeiden mukaan.
4. Erikoistunut PE-putkimuotti:	(1) Kori- tai spiraalirakenteisella muotinpäällä (2) Varmista materiaalin tasainen ekstruusio.

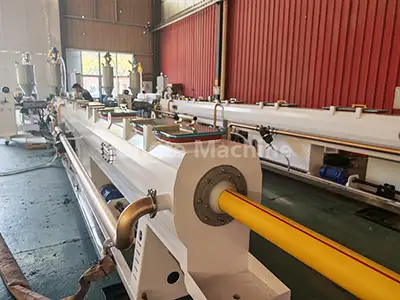

5. Tyhjiökalibrointisäiliö:	(1) Ekstrudoitu putkiaihio käy läpi nopean tarkkuuskalibroinnin tyhjiöadsorption avulla, mikä varmistaa tiukan mittatarkkuuden. Tyhjiön taso voi pysyä välillä 0,06–0,08 MPa. (2) Säiliö on valmistettu elintarvikelaatuisesta ruostumattomasta teräksestä, ja siinä on monivyöhykkeinen tyhjiön ohjausjärjestelmä ja tehokas vesikiertoinen jäähdytys. Ne takaavat yhtenäisen putken pyöreyden, tasaisen pinnan ja tiukkojen toleranssistandardien noudattamisen koko nopean tuotannon ajan.
6. Suihkejäähdytyssäiliö:	(1) Se käyttää monivaiheista suihkujäähdytystekniikkaa ja pitää veden lämpötilan alle 20 °C. Tämä säiliö voi varmistaa putkien nopean ja tasaisen jäähdytyksen. (2) Se on valmistettu ruostumattomasta teräksestä ja tarjoaa erinomaisen korroosionkestävyyden ja kestävyyden.
7. Vetokone:	(1) Tämä kone voi vetää putkia tasaisella nopeudella (3-15 m/min) tasaisen pituuden ja vakaan tuotannon varmistamiseksi. (2) Tämä kone on varustettu tarkkuusohjausjärjestelmillä, se voi pitää tasaisen jännityksen vetoprosessin aikana, estää tehokkaasti putken muodonmuutoksia ja varmistaa mittatarkkuuden.
8. Planetary Cutter:	(1) Mahdollistaa automaattisen kiinteän pituisen, lastuttoman leikkauksen tasaisilla, jäysteettömillä reunoilla (2) Optimoitu erityisesti pienille ja keskikokoisille PE-putkille (3) Varmistaa tasaisen pituuden tarkkuuden ja minimoi materiaalihukan tuotannon aikana tarkkuusleikkausmekanismillaan.
9. Lasertulostuskone:	(1) Näytä tuotteen tekniset tiedot ja erätiedot reaaliajassa lasertekniikan avulla (2) Kuluvia tarvikkeita ei tarvita.
10. Pinoutusteline:	(1) Se voi pinota valmiit putket automaattisesti järjestyksessä (2) Se on varustettu säädettävällä pinoamiskorkeudella ja kerrosten määrällä, ja se mukautuu sitten erilaisiin putkien pituuksiin ja varastointivaatimuksiin.
11. Sähköinen ohjausjärjestelmä:	(1) mukaan lukien ABB:n taajuusmuuttajat (2) Siemens-kontaktorit (3) Omronin lämpötilansäätimet (4) ja Innovance-servoohjaimet

Tuotesovellus

1. 20-110 mm PE (polyeteeni) putket tunnetaan laajalti erinomaisista suorituskykyominaisuuksistaan

(1) sisältää erinomaisen korroosionkestävyyden

(2) luotettavat tiiviit ominaisuudet

(3) ympäristöystävällinen

(4) ja erittäin pitkä käyttöikä (jopa 50 vuotta)

2. Monipuolisena "monikäyttöisenä" ratkaisuna niitä käytetään laajasti kaikkialla

(1) rakentaminen

(2) kunnallistekniikka

(3) maatalouden kastelu

(4) ja teollisuuden nestekuljetusalat.

Yongte Machine Advantages - humanisoitu mekaaninen suunnittelu ja kestävä laatu

20-110 mm HDPE-putkien ekstruusiolinjamme on kestävä ihmiskeskeisen mekaanisen suunnittelun ansiosta. Vuosien innovaation ja laatuun keskittymisen jälkeen käytämme muoviputkikoneissa lujia, kulutusta kestäviä materiaaleja. Näille koneille suoritetaan tarkkuustaonta ja tiukat laatutestit kestämään korkean taajuuden käytön kulumista ja ankarassa ympäristössä tapahtuvaa eroosiota.

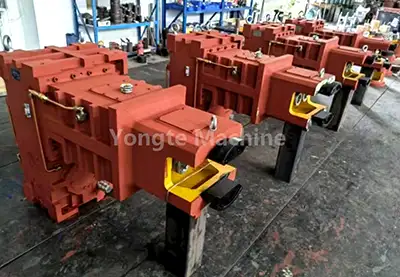

1. Tukeva ja kestävä vaihdelaatikko:	Yongte varustaa koneensa korkealaatuisilla pystysuoralla suoravetoisilla vaihteistoilla ▪ korkea siirtotehokkuus ▪ vahva kantavuus ▪ vakaa tuotannon suorituskyky ▪ tilaa säästävä asennussuunnittelu ▪ erinomainen tiivistys (ei öljyvuotoa) ▪ erinomainen lämmönpoisto ▪ helppo huoltaa
Tehokas servomoottori:	Otamme käyttöön tunnettujen merkkien servomoottorit, jotka vähentävät virrankulutusta 15–20 % ja tärkeimpiä etuja, kuten ▪ tarkka nopeuden ja vääntömomentin säätö ▪ nopea vastaus ▪ alhainen tärinä ▪ hiljainen ▪ pitkä käyttöikä ▪ minimaaliset ylläpitokustannukset ▪ älykäs nopeuden ja tehon säätö

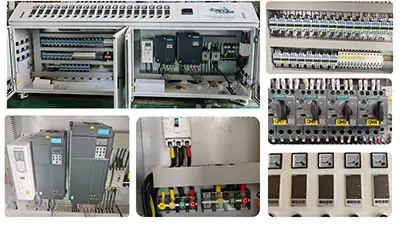

2. Erittäin automatisoitu käyttöjärjestelmä | Edistyksellinen sähköinen ohjausjärjestelmä:	• Täydellinen PE-putkien tuotantolinja on suunniteltu korkeaa automaatiota varten ▪ täysin automaattinen ruokinta ▪ tarkka lämpötilan säätö ▪ automaattinen leikkaus ▪ älykäs pinoaminen • Tarjoamme myös edistyneitä automaattisia materiaalien sekoitus- ja annostelujärjestelmiä täysin integroitujen automatisoitujen tuotantolinjojen mahdollistamiseksi • Integroimalla tehokkaat servomoottorit ja PLC-ohjelmoidut ohjausjärjestelmät ovat saatavilla valinnaisia ​​toimintoja, kuten nopeuden synkronointi ja automaattinen parametrien säätö. •Varustettu ensiluokkaisilla komponenteilla, mukaan lukien ABB-invertterit, Siemens-kontaktorit, Omronin lämpötilansäätimet ja Siemens PLC • Sähköinen ohjausjärjestelmä on suunniteltu käyttäjäystävälliseen käyttöön, yksinkertaisempaan huoltoon, parempaan turvallisuuteen ja jatkuvaan luotettavuuteen

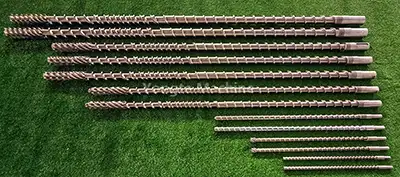

3. Vankka konejalusta valmistettu kiinteästä teräslevystä | Kulutusta kestävä ruuvi ja piippu:	• Koneen alusta on valmistettu järeästä kiinteästä teräslevystä, joka on käsitelty tarkalla CNC-leikkauksella ja hiomalla tarkkojen mittojen ja optimaalisen tasapainon varmistamiseksi – mikä tukee koneen pitkäaikaista vakaata toimintaa. ▪ Kaikki materiaalien tai veden kanssa kosketuksissa olevat osat on valmistettu ruostumattomasta teräksestä 304 parantamaan korroosionkestävyyttä. ▪ Ruuvit ja tynnyrit valmistetaan räätälöidyistä kulutusta kestävistä materiaaleista, jotka on räätälöity tiettyjen jalostettujen materiaalien mukaan. • Valmistuksen jälkeen koneille tehdään epoksijauhemaalaus korkealaatuisen viimeistelyn saavuttamiseksi – erinomainen ruosteenkestävyys ja pitkäkestoinen värin stabiilisuus.
4. Ammattimainen konetestaus- ja asennuspalvelu paikan päällä:	• Ennen toimitusta jokaiselle koneelle tehdään perusteellinen, monivaiheinen suorituskykytestaus optimaalisen toiminnan ja vakaan, pitkän aikavälin toiminnan varmistamiseksi. ▪ Testit sisältävät 72 tunnin jatkuvan kuormituksen, suulakepuristusparametrien kalibroinnin ja avainkomponenttien jännitystarkastukset, mikä varmistaa korkealaatuisen putkituotannon. • Tiimimme tarjoaa kattavia asennuspalveluita paikan päällä, perusteellisia käyttäjien koulutusohjelmia ja räätälöityjä oppaita, jotka on erityisesti suunniteltu varmistamaan järjestelmien saumaton integrointi ja optimaalinen suorituskyky.
5. 3 vuoden takuu | Elinikäinen tekninen tuki:	• Tuotantotoimintasi täysin turvaamiseksi tarjoamme kolmen vuoden takuun, joka kattaa laitteen ydinkomponentit ja varmistaa huolettoman toiminnan koko takuuajan. • Takuun lisäksi tarjoamme elinikäisiä teknisiä tukipalveluita, mukaan lukien: ▪ Pysyvä tekninen konsultointi ▪ Alkuperäisten varaosien toimitus ▪ Ammattimainen ylläpitoopastus – yrityksesi kehitystä pitkällä aikavälillä.

Onnistuneet tapaukset

Yongte on omistautunut valmistamaan korkealaatuisia, innovatiivisia muoviputkikoneita. Jatkuvan optimoinnin ansiosta Yongten muovinvalmistuslaitteet ovat saavuttaneet korkean tunnustuksen sekä kotimaisilla että kansainvälisillä markkinoilla. Tervetuloa ottamaan yhteyttä meihin ja ostamaan 20-110 mm HDPE-putkien ekstruusiolinja!
