Yongte Extruderin sähköinen ohjauskaappi optimoi laadun ja suunnittelun

Yongte Extruderin sähköinen ohjauskaappi: edut ja tärkeimmät ominaisuudet

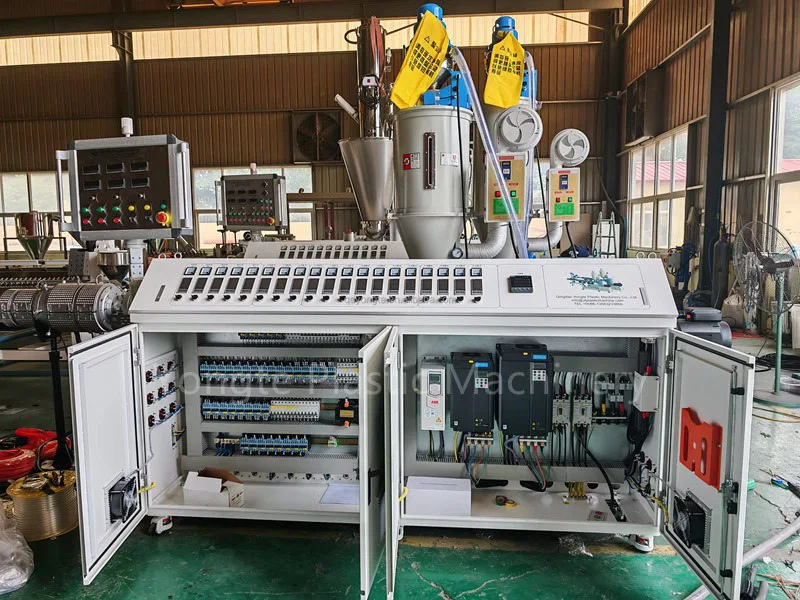

Kokonaisrakenne ja asettelu

Yongten sähköinen ohjauskaappi muovipuristeille on teollisuustason ohjausjärjestelmä, joka on suunniteltu erityisesti Yongten muovipuristuslinjoja varten. Se tarjoaa virranjakelun, logiikan ohjauksen, signaalinsiirron ja turvasuojauksen koko suulakepuristusjärjestelmälle.

Ulkoasusuunnittelun kohokohdat

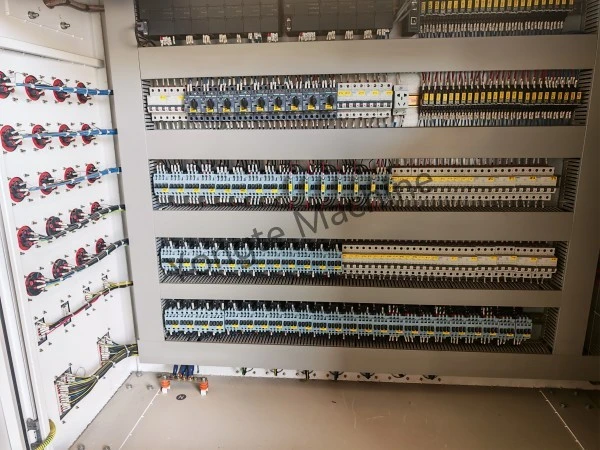

- Kerroksellinen modulaarinen asettelu: Kaapissa on monikerroksinen vaakasuuntainen kaavoitus, joka on järjestetty ylhäältä alas seuraavasti:

- Yläkerros: PLC ja ohjausmoduulit; riviliittimet (signaalijohdotusalue)

- Keskikerros: Pääkatkaisijat, haarailmakytkimet, kontaktori/releryhmät

- Alempi kerros: Korkeatiheyksiset välireleet; riviliittimet (I/O-signaalialue)

- Vasen puoli: Kaapelin tulo-/lähtöliittimet; maadoitus- ja potentiaalintasausliittimet

- Teho- ja ohjauspiirien selkeä vyöhyke ja fyysinen erottelu: Suurvirtatehokomponentit (esim. pääkatkaisijat, kontaktorit) on fyysisesti eristetty pienjännitteisistä ohjauselementeistä (esim. releistä, signaaliliittimistä) sähkömagneettisten häiriöiden poistamiseksi ja ylläpidon yksinkertaistamiseksi.

- Standardoitu johdotus ja korkealaatuinen käsityö: Kaikki kaapelit on värikoodattu (teollisten standardien mukaan – punainen (L1), sininen (L2), keltainen (L3), musta (neutraali) ja vihreä/keltainen (maa) teho- ja ohjauspiireille. Liitännät on numeroitu tasaisesti, ja johdotus on kunnossa ja turvallinen sähköasennusten vaatimuksia varten.

1. Ydinedut ja tekniset ominaisuudet

Korkea luotettavuus ja turvallisuus

- Kattava suojajärjestelmä:

Monivaiheiset ilmakytkimet ja katkaisijat tarjoavat koordinoidun ylikuormitus-, oikosulkusuojauksen ja vikavirtasuojauksen (vuoto) sekä päävirtalähteelle että yksittäisille haarakuormille – estävät kaskadihäiriöt ja varmistavat järjestelmän laajuisen toiminnan jatkuvuuden.

Kaapin ulkopintaan on kiinnitetty korkeajännitteiset varoitustarrat, ja kaapin ovessa on turvalukitus, joka katkaisee virran automaattisesti avattaessa. Tämä on täysin GB/T 5226.1:n ja muiden kansainvälisten teollisuusturvallisuusstandardien mukainen.

Kaapin pohjaan on asennettu itsenäinen maadoitettu kuparivirtakisko, joka varmistaa kaikkien sisäisten laitteiden koteloiden luotettavan, matalaimpedanssisen maadoituksen staattisen sähkön purkausten ja vuotojen vähentämiseksi.

- Korkealaatuinen komponenttivalinta:

Ydinkomponentit – mukaan lukien katkaisijat, kontaktorit ja releet – hankitaan johtavilta teollisuustason valmistajilta (esim. Siemens, Schneider Electric, Chint), jotka on valittu poikkeuksellisen kestävyyden vuoksi toistuvissa käynnistys-pysäytysjaksoissa ja sähkömagneettisissa häiriöissä ja tukevat keskeytymätöntä 24/7-ekstruuderin toimintaa.

Liitinlohkoissa on suurivirtainen jousipuristin tai ruuvityyppinen rakenne, joka varmistaa tukevat, tärinää kestävät liitännät – minimoiden löystymisen, kipinöinnin tai lämpövaurion riskit pitkän käyttöjakson ja suuren kuormituksen aikana.

Modulaarisuus ja skaalautuvuus

- Standardoitu modulaarinen rakenne:

Sekä teho- että ohjauspiirit noudattavat standardisoitua modulaarista arkkitehtuuria, mikä mahdollistaa nopean mukauttamisen erilaisiin Yongte-ekstruuderikokoonpanoihin, mukaan lukien (yksi ruuvi, kaksoisruuvi ja mallit, jotka kattavat eri moottorin teholuokitukset) ja mahdollistavat tulevien tuotantolinjapäivitysten saumattoman integroinnin (esim.

- Runsaasti varattu tila:

Kaappi sisältää runsaasti varattuja riviliittimien paikkoja ja asennustilaa, mikä mahdollistaa I/O-signaalien ja virtapiirien joustavan laajentamisen asiakaskohtaisten vaatimusten mukaan – kuten gravimetriset mittaussyöttölaitteet, reaaliaikaiset online-anturit tai automaattiset näytönvaihtajat.

Häiriöiden esto ja toiminnan vakaus

- EMC-yhteensopiva muotoilu:

Tiukka fyysinen erotus teho- ja ohjausjohdotuksen välillä, suojattujen kaapelien käyttö herkille signaaleille ja optimoitu maadoitustopologia vaimentavat tehokkaasti suuritehoisten laitteiden (esim. invertterit, moottorit) synnyttämät sähkömagneettiset häiriöt, mikä takaa vakaan, kohinattoman toiminnan PLC:ille, näytöille ja H.MI:lle.

- Lämmönhallinta ja sopeutuvuus ympäristöön:

Kaapin oviin ja sivupaneeleihin integroidut tuuletussäleiköt edistävät luonnollista konvektiojäähdytystä, ylläpitävät sisäosien optimaaliset käyttölämpötilat ja estävät lämpöikääntymisen.

Pölytiivistetty kaappirakenne, jossa on tiivistetyt ovet ja suljetut kaapeliläpiviennit, varmistaa luotettavan suorituskyvyn vaativissa tehdasympäristöissä, joille ovat ominaisia ​​pöly, öljysumu ja mekaaninen tärinä, mikä pidentää komponenttien käyttöikää.

Helppokäyttöisyys ja huolto

- Intuitiivinen ihmisen ja koneen välinen vuorovaikutus:

Kaapin ulkopinnassa oleva sisäänrakennettu kosketusnäytöllinen käyttöpaneeli mahdollistaa kriittisten suulakepuristusparametrien reaaliaikaisen seurannan ja yhden kosketuksen säätämisen, mukaan lukien tynnyrin lämpötila, ruuvin nopeus, sulapaine ja ulostulonopeus, selkeällä, käyttäjäystävällisellä käyttöliittymällä, joka on optimoitu käyttäjän tehokkuutta varten.

- Nopea huoltosuunnittelu:

Kaikki komponentit ja riviliittimet on merkitty yhtenäisesti ja niissä on ristiviittaukset virallisiin sähkökaavioihin, mikä mahdollistaa nopean vianmäärityksen ja -ratkaisun.

Monitasoisen fyysisen asettelun ansiosta teknikot voivat eristää ja päästä käsiksi viallisiin piireihin ilman laajaa purkamista, mikä vähentää merkittävästi suunnittelemattomia seisokkeja.

Erillinen vasemman puolen kaapelin sisääntulovyöhyke käyttää riippumattomia, jännitystä vapautettuja liittimiä turvalliseen kaapelin ankkurointiin, mikä virtaviivaistaa tulevaa uudelleenkonfigurointia tai kenttämuutoksia.

Ekstruuderikohtainen räätälöinti

- Tarkka tehonsovitus:

Virtapiirit on suunniteltu vastaamaan tarkasti Yongte-ekstruudereiden moottorin tehoa, lämmityskuormitusta ja apukäyttövaatimuksia – mikä takaa vakaan, vaihtelemattoman virransyötön lämmittimille, pää- ja apumoottoreille, vesipumpuille ja muille kriittisille kuormille – eliminoiden ylikuormituksen, alijännitteen tai vaiheepätasapainon riskit.

- Optimoitu ohjauslogiikka:

Esiladatut ekstruuderikohtaiset ohjausalgoritmit tukevat segmentoitua tynnyrin lämpötilaprofilointia, suljetun silmukan ruuvin nopeuden säätöä, synkronoitua syöttöohjausta ja älykästä vian itsediagnostiikkaa – räätälöitynä erilaisten termoplastisten sovellusten, mukaan lukien WPC, PVC, PE ja kierrätetty PET-ekstruusio, ainutlaatuisiin prosessivaatimuksiin.

- Redundanssisuunnittelu:

Kriittiset piirit – mukaan lukien pääkäyttömoottorin ja yksittäisten lämmitysvyöhykkeiden piirit – sisältävät sisäänrakennetun kapasiteettivaran, joka vaimentaa ohimeneviä kuormituksen vaihteluita ja ylläpitää jatkuvaa, keskeytymätöntä tuotantoa – jopa vaihtelevissa käyttöolosuhteissa.

2. Synergiaedut Complete Extruder Systemin kanssa

- Integroitu järjestelmäintegraatio:

Kaappi on täysin esijohdotettu ja testattu tehtaalla yhdessä ekstruuderin pääyksikön kanssa. Kaikki sisäiset kaapelointi ja toiminnallinen käyttöönotto suoritetaan ennen toimitusta – vaativat vain paikan päällä olevan päävirtalähteen kytkennän välittömään tuotantovalmiuteen, mikä minimoi kenttäasennuksen ajan ja monimutkaisuuden.

- Liikkuvuus ja ympäristönsuojelu:

Kaapin pohjaan asennetut raskaat pyörät mahdollistavat sujuvan, työkaluvapaan siirron työpajan sisällä. Kaappikotelossa on käytetty korroosionkestävää, öljynkestävää jauhemaalattua metallilevyä, joka on suunniteltu kestämään pitkään teollisissa valmistusympäristöissä.

- Brändäys ja säännöstenmukaisuus:

Kaapissa näkyy näkyvästi Yongte-tuotemerkin logo ja viralliset yhteystiedot. Se noudattaa täysin tärkeimpiä vientisertifiointistandardeja – mukaan lukien CE ja UL – täyttääkseen maailmanlaajuiset sääntely- ja vaatimustenmukaisuusvaatimukset ulkomaisille asiakkaille.

Yhteenveto

Yongte-ekstruuderin sähköinen ohjauskaappi on teollisuuskäyttöinen, erittäin luotettava ja sovellukseen optimoitu sähköinen ohjausjärjestelmä. Sen tärkeimpiä etuja ovat:

✅ Turvallinen ja luotettava: Monitasoinen suojaarkkitehtuuri, korkealuokkaiset teollisuuskomponentit ja 24/7 käyttövalmius

✅ Järkevä asettelu: Modulaarinen, kerroksellinen fyysinen organisaatio; teho- ja ohjauspiirien tiukka erottelu; tehokas EMI-vähennys; yksinkertaistettu huolto

✅ Korkea skaalautuvuus: runsaasti varattu tilaa I/O-laajennuksille ja tehonpäivityksille – tukee kehittyviä tuotantolinjatarpeita ja mukautettuja integraatioita

✅ Ensiluokkaista käsityötä: standardoitu, värikoodattu johdotus; yhtenäinen merkintä; tarkkuuskokoonpano kansainvälisten sähköasennusstandardien mukaisesti

✅ Korkea prosessisopeutuvuus: Suulakepuristuskohtainen ohjauslogiikka ja redundanssi takaavat tasaisen ja vakaan suorituskyvyn erilaisissa muovinkäsittelysovelluksissa

Tämä edistyksellinen ohjauskaappi toimii Yongte-ekstruudereiden vakaan, tehokkaan ja luotettavan toiminnan perustakeena – se sopii erityisesti erittäin luotettaviin tuotantoympäristöihin, mukaan lukien puu-muovikomposiittilinjat (WPC), muoviputkien suulakepuristus, muovilevy- ja profiililinjat sekä jätemuovin kierrätysjärjestelmät.
