1200 mm PVC ohutlevyjen ekstruusiolinja

Tuotteen yleiskatsaus

Yongte 1200mm PVC ohutlevyjen suulakepuristuslinja on räätälöity jäykän ja puolijäykän PVC-ohutlevyn tuotantoon. Se integroi suuren vääntömomentin kartiomaisen kaksoisruuviekstruuderin, tarkan kolmitelan kalanterointiyksikön, automaattisen lämpötilan säätöjärjestelmän ja älykkään syöttöjärjestelmän, mikä varmistaa tasaisen paksuuden, sileän pinnan ja pitkän aikavälin vakaan toiminnan. Hyödyntämällä patentoitua edistynyttä teknologiaamme, mukaan lukien tarkka servo-ohjattu suulakepuristusohjaus ja optimoitu ruuvisuunnittelu, PVC-ohutlevyjen suulakepuristuslinjamme saavuttaa vaikuttavan tuotantonopeuden, 10 metriä minuutissa, säilyttäen samalla tasaisen paksuustoleranssin ±0,02 mm:n sisällä.

Tekniset ydinparametrit

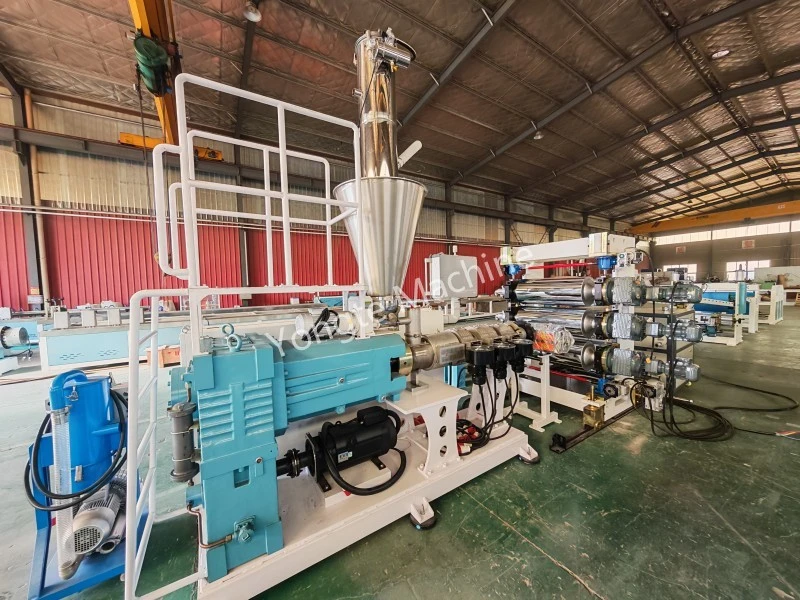

Täydellinen varusteluettelo ja kuvat

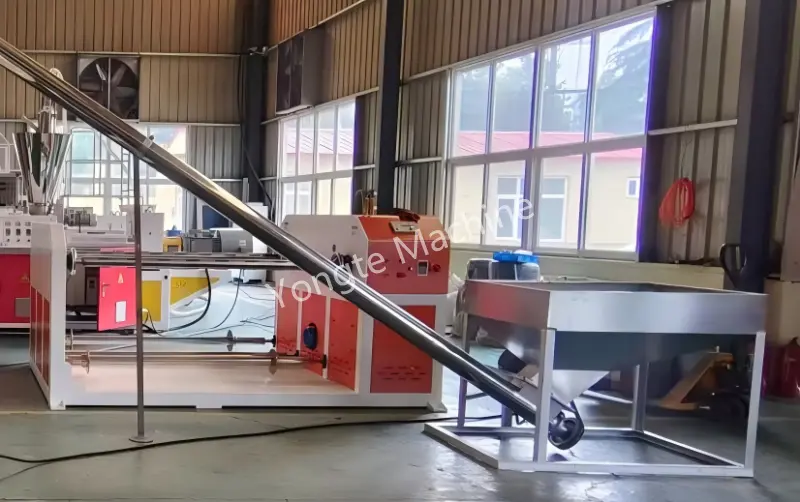

Automaattinen materiaalinkuormaaja: 304 ruostumattomasta teräksestä valmistettu automaattinen ruuvisyöttö, vakaa syöttö ja pölytön ympäristönsuojelu.

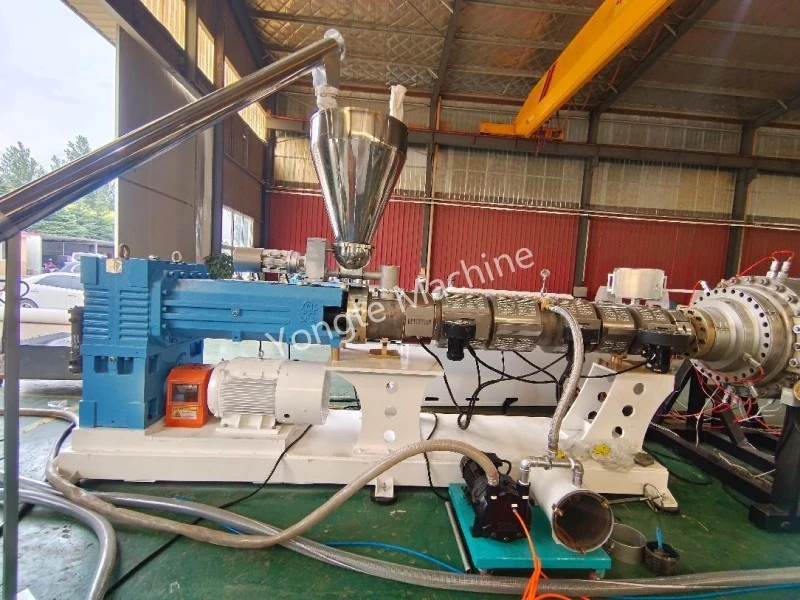

Kartiomainen kaksoisruuviekstruuderi: SJSZ80/156-suuren vääntömomentin pääekstruusiokoneessa on 156 mm:n halkaisijaltaan suuri ruuvi, jonka L/D-suhde on 22:1. Se tarjoaa poikkeuksellisen pehmitetehokkuuden ja säilyttää pienen leikkausjännityksen – optimoitu erityisesti PVC:n lämpöherkkien ominaisuuksien vuoksi. Varustettu karkaistulla metalliseoksella varustetulla ruuvipiipulla (HRC 58-62) ja tarkkuuskoneistetuilla kuljetuselementeillä, se varmistaa tasaisen sulatteen sekoittumisen ja vakaan paineen, mikä estää tehokkaasti materiaalin hajoamisen jopa pitkien tuotantojaksojen aikana. Suulakepuristimen servonopeuden ohjausjärjestelmä (55 kW:n servomoottori) mahdollistaa portaaton nopeuden säädön välillä 5–35 rpm, ja se sopii erilaisiin PVC-koostumuksiin, mukaan lukien jäykkä, puolijäykkä ja muunneltu laatu kalsiumkarbonaattia ja lisäaineita sisältävillä.

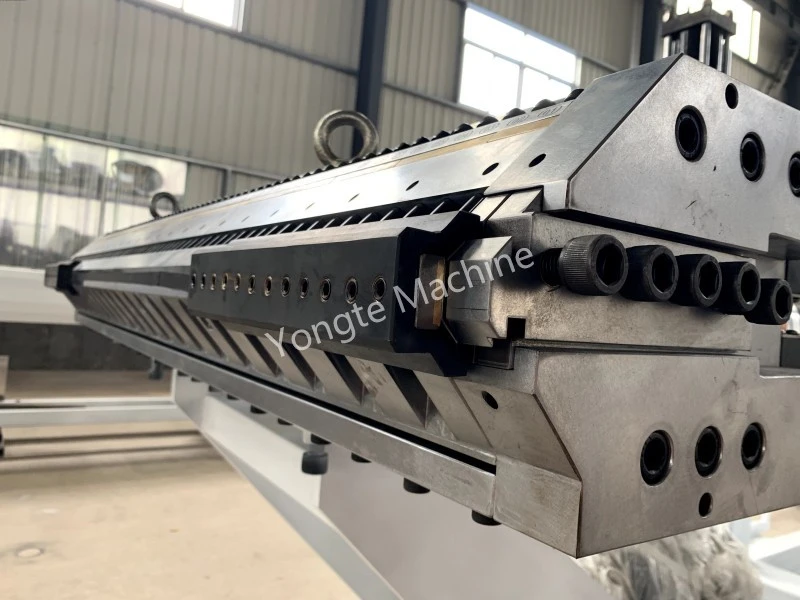

T-tyyppinen muotti: 1200 mm leveä ripustintyyppinen muotti, tarkka muotoilu, paksuus 0,4–2 mm.

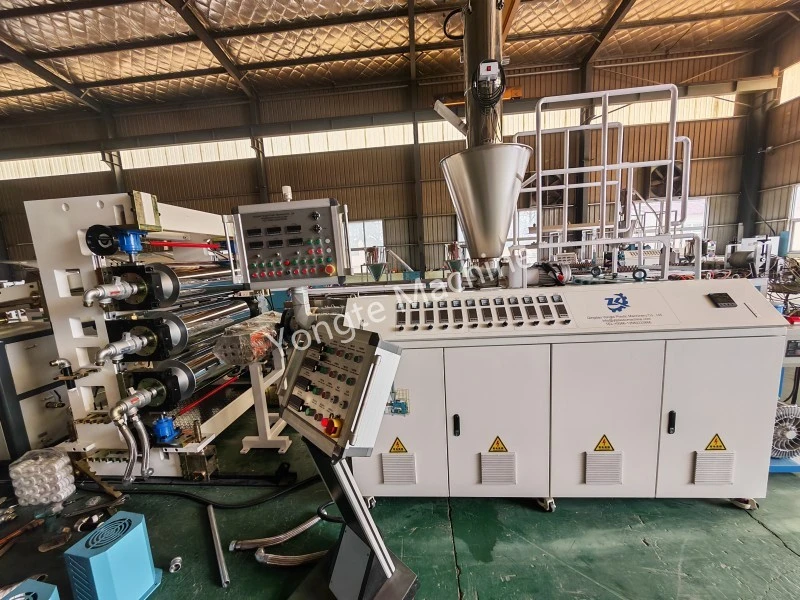

Kolmen telan kalanterointiyksikkö: Saumattomilla teräsputkilla, joissa on tarkkuuskarkaisu ja karkaisukäsittely, telan pinta saavuttaa kovuuden HRC≥62 ja peilipinnan Ra≤0,2μm, mikä varmistaa poikkeuksellisen kulutuksenkestävyyden ja levypinnan laadun. Varustettu servo-ohjatulla aukon säätöjärjestelmällä (vasteaika ≤0,1 s), se mahdollistaa mikronitason paksuuden säädön (säätöalue 0,4–2 mm) toistettavuudella ±0,01 mm. Kolmialueinen telan lämpötilansäätöjärjestelmä, joka hyödyntää kiertävää lämmönsiirtoöljyä, ylläpitää tarkan lämpötilan vakauden ±1 ℃ koko rullan pituudella (1200 mm työleveys), eliminoi lämpömuodonmuutoksen ja varmistaa levyn tasaisen jäähdytyksen. Jokaisen telan nopeus (5–35 rpm) ja paine (0–150 N/cm) on säädettävissä itsenäisesti, mikä vastaa erilaisia ​​PVC-koostumuksia ja paksuusvaatimuksia ja minimoi valmiin levyn sisäisen jännityksen.

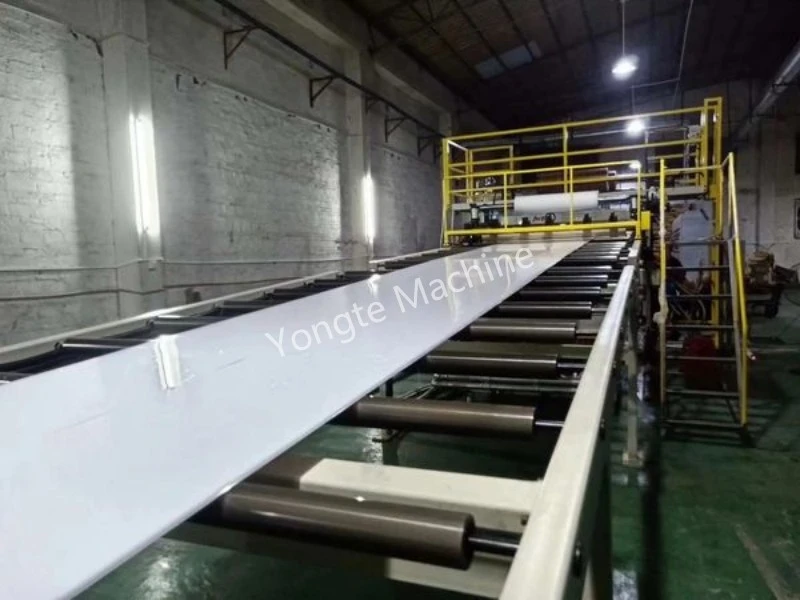

Jäähdytystuki: 6 m ruostumattomasta teräksestä valmistettu rullakuljetinkiinnike tasaiseen jäähdytykseen ja vääntymisen estoon.

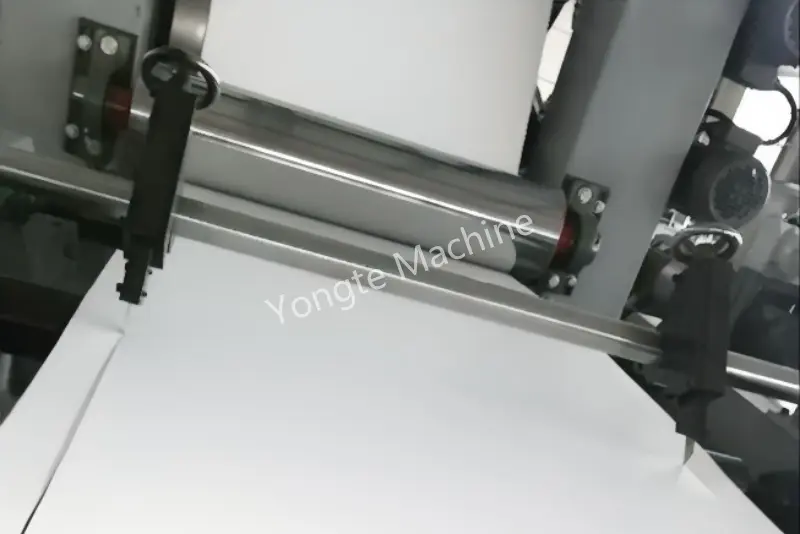

Online-automaattinen reunaleikkuri: Online-automaattinen reunojen leikkaus, keskitetty jätteiden kierrätys hävikin vähentämiseksi.

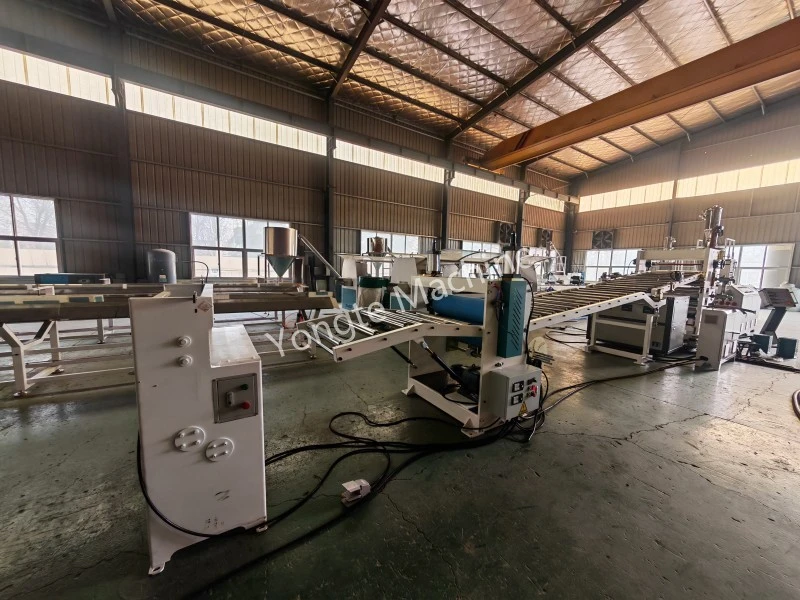

Vetolaite: Kaksoiskumirullan servopito, vakaa toiminta ja vakaa jännitys.

Automaattinen leikkauskone: se voi leikata PVC-ohutlevyn tarvittavan pituisiksi paloiksi, sitten PVC-levy pinotaan yhteen. Tämä leikkuukone on varustettu servomoottorilla nopeaan ja automaattiseen leikkaamiseen. leikkuureuna ilman vaurioita

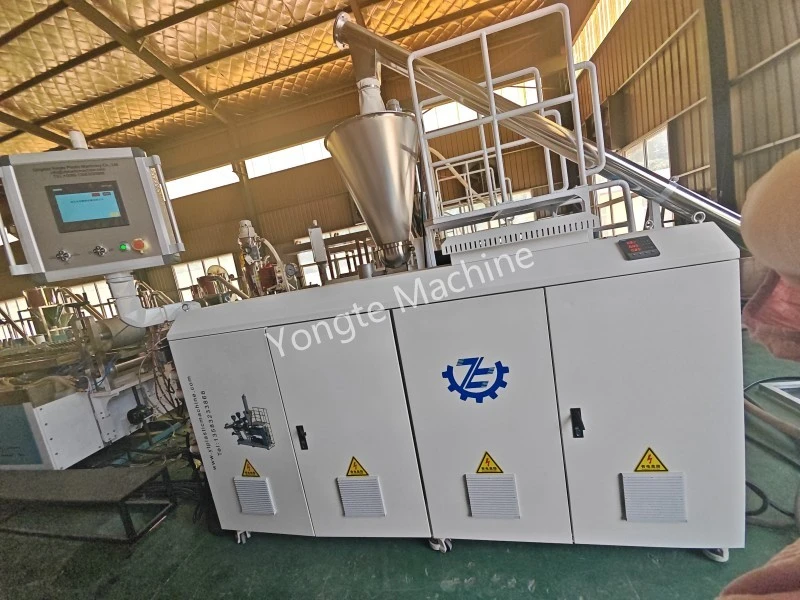

Älykäs sähköinen ohjausjärjestelmä: Omronin lämpötilan säätö, ABB-invertteri, Innovance-servo, Siemens/Schneider-kontaktori; valinnainen PLC + 10 tuuman HMI-kosketusnäyttö reaaliaikaiseen valvontaan ja kaikkien parametrien säätöön yhdellä napsautuksella.

Tärkeimmät edut

1. Suuri vääntömomentti ja erinomainen plastisointi: Segmentoitu tynnyri, tarkka lämpötilan säätö ja optimoitu ruuvikonfiguraatio varmistavat tasaisen sekoituksen ja riittävän pehmityksen, joka sopii erilaisten kaavojen vakaaseen tuotantoon.
2. Vakaa ja nopea teho: Tehokas käyttöjärjestelmä, jonka lineaarinen nopeus on 15–30 m/min (säädettävä paksuuden mukaan), vakaa teho ja pienempi energiankulutus.
3. Erittäin tarkka paksuudensäätö: Kolmen telan servovälin ohjaus + sisäinen rullan kiertojäähdytys, paksuustoleranssi ±0,03 mm koko 600 mm:n leveydellä ja tasainen pinta ilman vikoja.
4. Älykäs ja vakaa syöttö: painonpudotusmittaussyöttö + suljetun silmukan palaute, tarkka raaka-ainesuhde, vähentää koostumuksen vaihtelua ja hukkaa.
5. Älykäs keskusohjaus: 10 tuuman HMI-kosketusnäyttö valvoo reaaliaikaisesti keskeisiä tietoja, kuten sulatuspainetta, telan lämpötilaa ja levyn paksuutta, yhdellä napsautuksella parametrien säädöllä ja helpolla käytöllä.
6. Täydellinen jäähdytys ja muotoilu: Säädettävä ilmaveitsen jäähdytyskuljetin + jännityksen ohjausjärjestelmä, joka varmistaa täydellisen muotoilun ilman muodonmuutoksia tai vääntymistä.
7. 24/7 Jatkuva käyttö: Nopeasti vaihdettavat suuttimet ja helposti puhdistettava telajärjestelmä vähentävät seisokkeja materiaalien tai spesifikaatioiden muutosten aikana, mikä vastaa jatkuvan suurten erien tuotannon tarpeita.
8. Kompakti ja tilaa säästävä: Kompakti asettelu, tilaa säästävä, kohtuulliset huoltokanavat, kätevä päivittäiseen huoltoon.
9. Täysi myynnin jälkeinen tuki: Tarjoa koko ajan palveluita, kuten asennusta paikan päällä, kuljettajan koulutusta ja varaosien toimittamista varmistaaksesi laitteiden pitkäaikaisen ja luotettavan toiminnan.

Sovellus

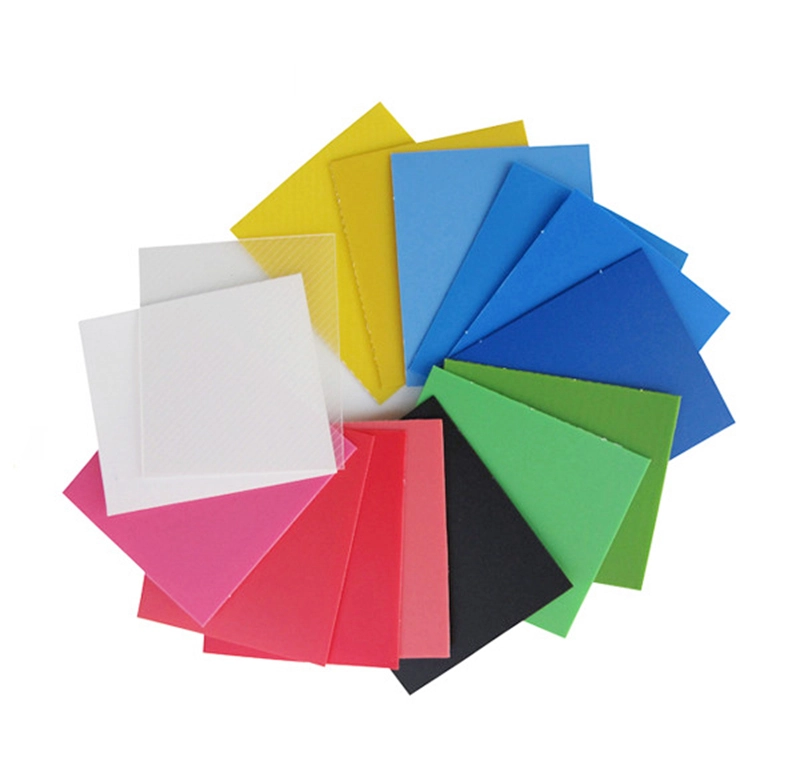

Erityisesti suunniteltu ja optimoitu korkealaatuisten PVC-ohutlevymateriaalien tuotantoon, tuloksena saaduilla valmiilla tuotteilla on poikkeukselliset ja lujat tarttuvuusominaisuudet, mikä varmistaa luotettavan liimauksen erilaisissa sovelluksissa. Ne osoittavat myös erinomaista kestävyyttä ja pitkäkestoista suorituskykyä, jotka kestävät ympäristön kuormituksia ja säilyttävät eheyden ajan myötä. Lisäksi näillä tuotteilla on erinomainen ja hienostunut ulkonäkö, joka tarjoaa sileän, yhtenäisen ja visuaalisesti houkuttelevan pinnan. Nämä yhdistetyt ominaisuudet täyttävät ja ylittävät täysin korkealuokkaisten huonekalujen valmistuslaitosten asettamat tiukat laatustandardit ja tiukat vaatimukset, mikä tekee niistä ihanteellisen valinnan premium-huonekalujen tuotantoon.
